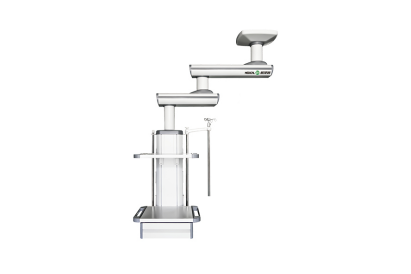

单臂电动麻醉塔是现代洁净手术室必不可少的辅助设备，高承载能力可轻松的电动升降悬挂麻醉机排空地面，高强度悬臂340度旋转，制动刹车防漂移，性能稳定可靠，医护人员根据需要可轻松移动并锁定载体位置，载体配置可根据要求选配氧气、吸引、笑气、空气等医用气体终端以及废气排放终端，同时还可合理选配强、弱电和网络，通信传呼，视频等插座。

一、产品特点

吊塔主体材料采用高强度铝合金而制，造型为全封闭式设计，采用的材料为防腐蚀，使用寿命长、易清洁消毒、可杜绝污染。

所有的吊塔承载的设备电源线路及气体管路和塔体之间没有相对移动，所有的电源线路及气体管路必须在塔体内不能外露，可保证吊塔在移动过程中不会因位置的改变导致线路脱落的意外发生。

吊塔气体终端所有气体插座和配置为选配结构，各种气体插座均为不同颜色和不同形状。插座插头可保证5万次以上的插拔，维修费用低。

吊塔电源为单相220V电源，所有吊塔配有良好的刹车系统，严格杜绝了吊塔发生漂移的可能性，吊塔旋转角度340°，且具有良好的限位系统并且还具有150kg的承载能力，在满负荷状态下长期使用不变形。

1.悬臂

可旋转，增大设备工作覆盖范围，提高设备的使用效率;调整、使用更加随心、便利。塔头和承载平台只能在悬臂半径的圆周上悬停，所以单悬臂是作为面积较小的手术室才选择。旋转角度340°。

此部件的支撑点和受力点之间距离大，对零件本身的强度和抗变形要求很高，在长期负重使用中，如果产生形变，以及旋转机构出现磨损，就会造成吊塔的自动"漂移"和承载平台的倾斜。为此，对于悬臂选用高强度的模具型材，能保证在承载150公斤满负荷长期使用情况下，不会产生任何变形和磨损，我们对产品内外都进行先进的抗腐蚀处理，保证在使用期内不会产生锈蚀现象。

2.固定筒

连接塔头。其尺寸由医院的房间、顶棚装饰层的高度而决定。气体管线、电缆线、网络通讯线均从这里通过。

此处零件是连接塔头的过渡件，所以此零件不仅承重，还担负灵活旋转的关键零件，对抗变形能力要求也非常高，因此我们采用和悬臂一样的材料和同样的工艺。

3.输液架

可悬挂输液袋(瓶)或输液泵。

4.气体终端

提供氧气、吸引、压缩空气等气体终端，各个体端口标配为：“国标”，可根据客户要求选配，德标、英标、美标。1、接口颜色及形状不同，具有防接错功能；2、插拔次数5万次以上；3、采用二次密封，带三状态（通、断、拔），可带气维修。

5.电源插座

可提供多达10个电源插口，或按要求提供网络接口与电话接口。

6.承载平台:

标准配置为两层，可以增加。旋转角度340°，承载负荷:≤60kg。

二、主要技术参数（可根据要求定制产品）

单臂电动麻醉塔

标准配置清单
