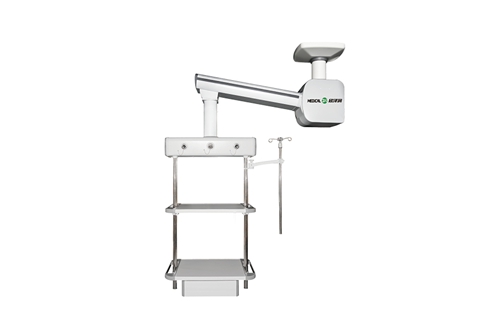

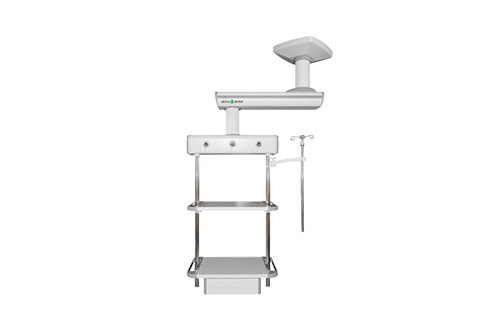

XZR-T5医用腔镜塔（电动单臂）

一、产品介绍：

参照美、德先进技术是本公司最新研制推出的系列产品，人性化设计、模具化生产精制工艺，性能好、功能齐全、重量轻、不退色、通用性强、安装调试简单、操作方便等特点。它与中心供氧，空气净化配套成为完整的终端单元，广泛应用于医院手术室、ICU监护室、抢救室等。

二、产品特点：

1、主体采用6063高强度铝合金模具化精制工艺，高强度挤压模具成型，内外防锈防污处理，表面处理采用高压静电粉末喷塑技术，防紫外线、耐腐蚀抗污染，便于清洁。

2、电路系统所用部件选用进口产品，气路系统所用部件均为耐氧化材料，可长期使用。

3、制动刹车系统由机械轴承制动阀带动，使横臂、终端箱旋转自如，无漂移现象。

4、承载设备的电源线路及气源管路均在桥体内，无外露，与箱体之间不会发生相对移动，保证箱体在旋转过程中，不会因位置的改变导致线路脱落。

5、采用医用优质气体管路，为三层管设计，内层为食品级材料，中间层为聚酯线加强层，外层为耐磨损PVC材质，坚韧性强，终端箱旋转时不易折弯，最大抗暴压力达60 Bar，符合医疗标准，无异味。

6、采用优质品牌强电、弱电插座，且与气体终端安装同一箱体两侧，气电分离，安全可靠。

7、横臂长900mm，可340°旋转，旋转半径900mm,增加了箱体活动范围, 在任何角度随意定位，无漂移现象。

8. 横臂可电动升降，行程500mm,按键开关方便使用。

9、箱体采用不锈钢无缝管连接结构，外形更加简洁，维护更方便。全模块化设计，增加分区功能，电源，气源，网口等终端安装在独立的模块上，设备承载和供给能力更强劲，气、电终端独立分离。

10、箱体340°立体旋转，在任何角度随意定位，无漂移现象。

11、整机承载重量150Kg，设有2层仪器平台，尺寸755×460×25mm，可任意调整高度位置。首层仪器平台可承载重量80Kg,二层仪器平台可承载重量50Kg，具有防撞角设计，两侧配有不锈钢边轨,方便固定小型的医疗仪器设备。

12、气体终端采用国标二次插拔制式，按接口颜色和形状区分，具有防接错功能，采用二次密封，带三状态（通、断、拔），可带气维修。

13、气体终端为3个，其中氧气1个，负压吸引1个，压缩空气1个，安装在箱体前侧，具有防接错功能，插拔次数5万次以上。

14、电源插座为6个，220V/10A万能插座，安装在箱体后放，充分实现电、气分离，确保设备使用安全；

15、自吸式抽屉1个，420×430×130mm，载重20Kg。

16、高度可调输液组合架，采用不锈钢材质，旋转半径300mm，承重25kg,带定位锁紧装置。

17、横臂长度、气体终端、电源插座、仪器平台、抽屉、接地端子、网络接口的制式和数量等，可根据实际要求进行定制。

三、产品参数：
